法国CA手持式示波器OX9304

产品概述： 法国CA手持式示波器OX9304是进行实验室测试和现场测试的理想工具。 法国CA手持式示波器OX9304仪器操作简单通过30个按键可直接访问所有常用的功能。法国CA手持式示波器OX9304特别适合于现场使用“即插即用”探头等配件每个测量通道都相互隔离和对地隔离通过WIFI和以太网可进行远程控制集多种仪器功能于一身 包括万用表、谐波分析、记录仪功能。法国CA手持式示波器OX9304超大7英寸800 x 480 全彩TFT触摸屏提供详细的波形细节和所有测量及功能的显示。通过触控笔可方便快捷地对视窗式菜单进行操作：打开、下拉或执行；触控笔亦可直接作用于图形元素如游标、触发和缩放等等。

在线咨询订购热线：15117989829
法国CA手持式示波器OX9304的特点：

4 个隔离通道,300MHz带宽,2.5GS/s采样率,12位垂直分辨率,带示波表、万用表、谐波分析、记录仪功能
彩色TFT触摸屏 超大800 x 480
8GB 可移动SD 存储卡
锂电池，长达8小时使用时间
多种通讯接口：WIFI,USB,以太网（内置WEB 服务器）
智能探头,带有用户自定义控制按钮
ScopeNet Software
查看存储文件上的曲线图
在PC上显示实时曲线图
通过PC控制示波器
以Excel格式输出数据和曲线图
法国CA手持式示波器OX9304的功能：

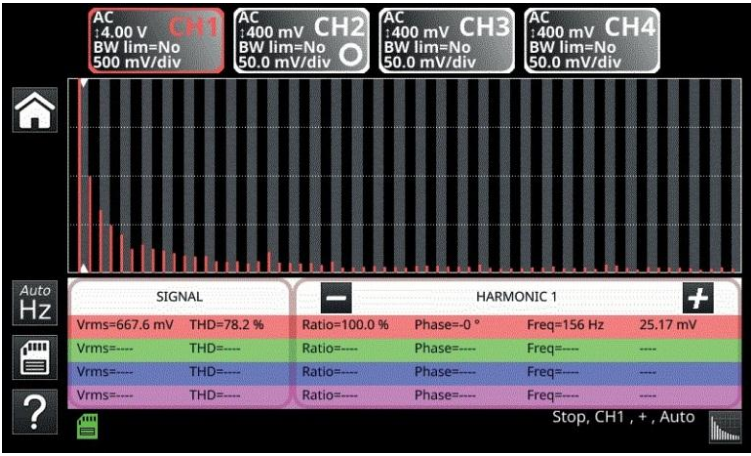

谐波分析

按照40 - 450 Hz基频范围，对 4 个通道进行63级谐波分析，以符合 EN50160 标准（THD 50个指令）的要求。 可以预先选择标准的基本频率（50 Hz、60 Hz 和 400 Hz）。 这个函数有助于提高分析性能，尤其是当谐波次数大于基波时进行的测量。 本仪器上可以同时查看两个或四个通道的谐波分析：RMS 电平、谐波失真、谐波频率、相位谐波相对于基波。

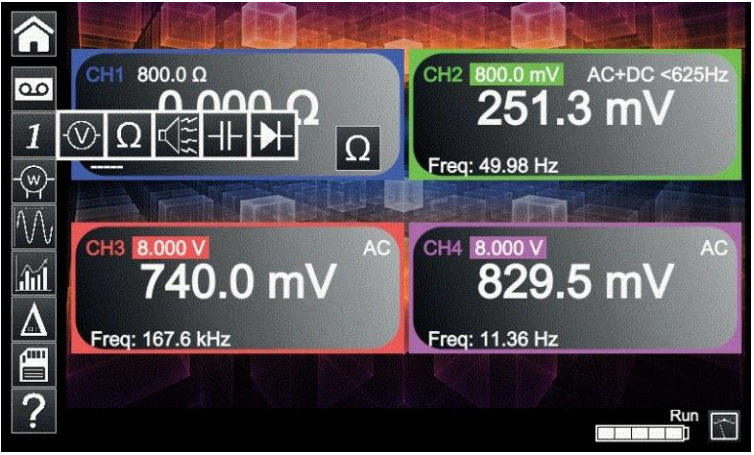

万用表

只需选择专用图标，即可在不改变测量输入通道的情况下进入万用表模式。OX9000 是真正的 8,000 计数 TRMS 数字万用表，配有两个或四个通道，可以测量：

  • 振幅（直流或交流电压和电流、功率、温度等）
  • 电阻、连续性、电容
  • 组件测试
  • 使用 Pt 100 和 Pt 1000 传感器或 K 热电偶，通过专用的 PROBIX 传感器测量度。
  • 万用表模式下可用电源
    建议按照下文的配置进行电源测量：
  • 单相电
  • 三相电平衡网络，无中性线电流
  • 三相电平衡网络，具有中性线电流
  • 3 线制三相电（双瓦特计法）

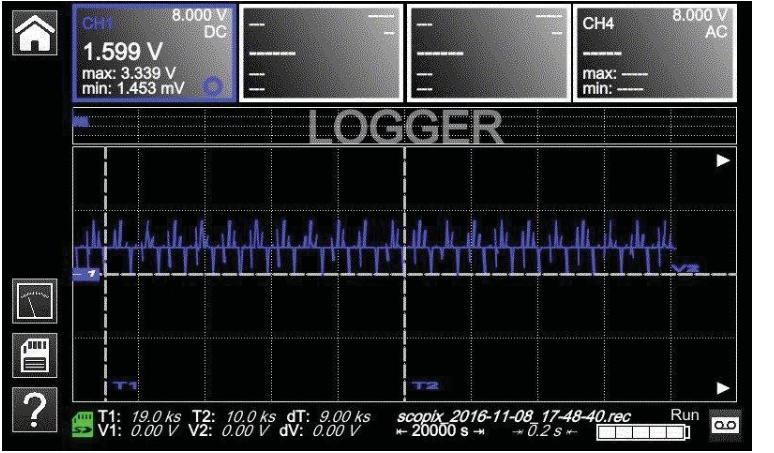

  • 记录仪/记录器

    这种模式用于记录万用表模式下的趋势。仪器内部设有一个快速数字记录器，可随时监测物理或机械现象的变化。两次测量之间采集间隔可以短至 40 μs，而且可以覆盖 2 秒到一个月之间的时间段。

  • 法国CA手持式示波器OX9304的应用：

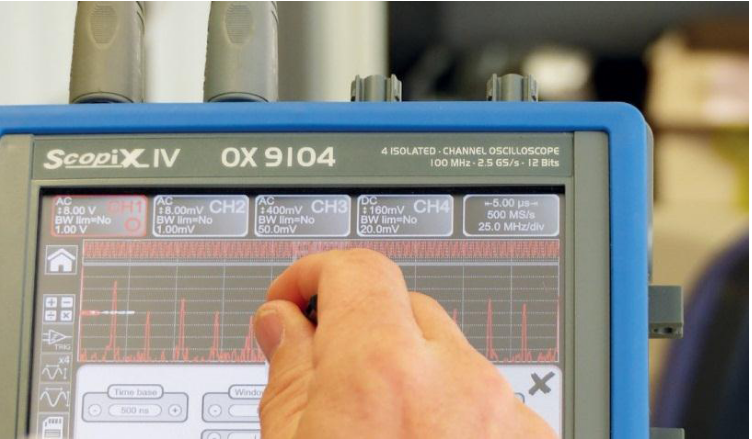

    电气维护

    OX 9304 型配有带宽300 MHz、、4 x 600 V CAT III 的隔离通道，具有高级触发函数，集成FFT 函数，可在曲线上进行复杂的数学计算，利用4 通道进行自动测量，而且内置 WEB 服务器，因此，OX 9304是电子产品的理想选择。

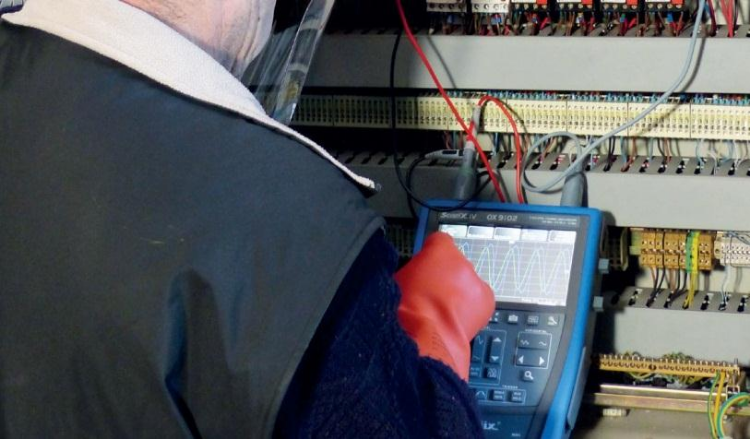

    工业维护

    OX 9062 配有 7 英寸大屏幕、60 MHz 带宽、2 x 600 V CAT III 隔离通道以及谐波分析仪和万用表模式。因为这些优点，它成为工业维护应用的理想选择。

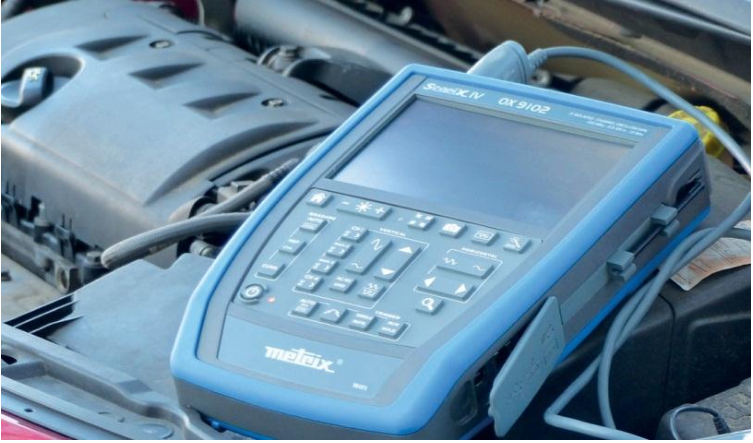

    现场总线维护

    SCOPIX IV 的“总线”版本包括总线物理完整性测试函数，保证现场总线（CAN、LIN、FLEXRAY、UART、SPI 等）具有良好的物理品质。

    法国CA手持式示波器OX9304的技术参数：

    技术规格

    OX 9062

    OX 9102

    OX 9104

    OX 9304

    人机界面

    显示器类型

    7 英寸 WVGA 彩色TFT 液晶触摸屏、800x480 - LED 背光（可调待机模式）

    不同的显示模式

    屏幕上 2,500 个实际采集点 - 带插值的向量

    屏幕上显示曲线

    4 条曲线 + 4 条参考 - 分屏和全屏模式

    屏幕命令

    触摸屏 - ANDROID 类型图标和图形命令 - 可自定义的通道颜色

    语言选择

    15 种完整的语言、菜单以及网上帮助

    示波器型号

    垂直偏转

    带宽

    60 MHz

    100 MHz

    100 MHz

    300 MHz

    15 MHz、1.5 Mhz 或 5 kHz 带宽限制器

    通道数量

    2 个独立通道

    4 个独立通道

    输入阻抗

    1 MΩ ± 0.5%，约 12 pF

    输入电压

    600 V/CAT III（每个 Probix 1,000 V）- 自 50 至 400 Hz - Probix 安全连接器

    垂直灵敏度

    2.5 mV–200 V/div 的 16 个 量程，垂直缩放模式下 156 μV/div（12 位转换器）– 精度 ± 2%

    垂直缩放

    “One Click Winzoom” 模式（12 位转换器与在屏幕直接进行图形缩放） – x 16 max.

    探测因子（非 Probix）

    1/10/100/1,000 或标定 - 测量单位的定义

    水平偏转

    扫描速度

    从 1 ns/div 到 200 s/div 的 35 个量程，精度±[50 ppm + 500 ps] - 滚动模式，从 100 ms 到 200 s/div

    水平缩放

    “One Click Winzoom” 系统（在屏幕上直接进行图形缩放） x 1 至 x 5 或 x 100 – 存储 100 kpts/通道

    触发

    模式

    在所有通道：自动、触发、一次、自动等*50%

    类型

    边沿、脉冲宽度 (16 ns-20 s)、延迟 (48 ns 至 20 s)、计数（3 至 16,384 个事件） 连续调整触发位置

    耦合

    AC、DC GND、HFR、LFR、噪声 - 电平和保持时间调整范围：64 ns 到 15 s

    灵敏度

    ≤ 1.2 分度 p-p，多达 300 MHz

    数字存储

    采样率

    每通道一次性模式下 2.5 GS/s（ETS 模式下100 GS/s）

    垂直分辨率

    12 位（垂直分辨率 0.025%）

    存储深度

    每个通道 100 kpts 和管理器中的文件查看器

    用户存储
    文件管理

    内部 = 1 Gb，存储文件：轨迹、文本、配置、数学函数、系统内存：.pdf 打印文件，.png 图像文件
    + 高容量可插拔 2 GB μSD 卡，SDHC 4-32 GB 和 SDXC > 32 GB

    GLITCH 模式

    持续时间 ≤ 2 ns - 500,000 Min/Max 配对

    显示模式

    包络、矢量、积累、平均（因子 2 到 64） - XY（矢量）和 Y (f) = FFT

    其他功能

    自动置位

    完整 < 5 s，可识别通道，频率 >30 Hz

    FFT 分析器和数学函数

    具有测量光标的 2500 点 FFT（Lin 或 Log） - 函数 +、-、x、/和数学函数编辑器

    指针

    2 或 3 个光标：同步 V 和 T，自动测量：T1, T2, Dt, 1/Dt, dBV, Ph

    自动测量

    与波形同步，每个通道和 4 个通道同步进行 20 个自动测量，并进行滚动

    万用表模式

    通用规格

    2 或 4 个通道 - /频率/相对值 8,000 cts - TRMS - 记录器模式下标记时间/日期的图形记录

    AC、DC 和 AC + DC 电压

    600 mV 至 600 VRMS、800 mV 至 800 VDC - VDC 精确度 +/-（0.5% + 25 D）- 200 kHz 带宽

    电阻

    80 Ω 至 32 MΩ - 精度 0.5%R + 25D - 快速连续性测试 < 10 ms

    其他测量

    温度（HX0035 = KTC、HX0036 = Pt100）/电容 5nF 至 5mF /频率 200 kHz / 二极管测试 3.3 V

    单相和三相电源

    有功、无功和视在功率值加上功率因数，同步 U＆I 测量

    谐波分析模式

    多通道分析

    2 或 4（取决于型号）、63 个指令、自动或手动模式下的基本频率：40-450 Hz

    同步测量

    总 Vrms、THD 和选定的顺序（% 基波、相位、频率、Vrms）

    记录模式

    采集

    持续时间：20,000 s – 间隔：0.2 s – 文档：100,000 次测量

    通用规格

    记忆配置

    不受设备限制 - 文件大小不固定

    打印

    通过以太网/Wifi 以 png 格式进行网络打印

    PC 通信 - 软件链接

    以太网 (100 baseT)、WiFi-USB（设备、12Mbs） - “ScopeNet” 应用软件（PC 版）

    Software

    PC：以太网和 USB、ScopeNet（远程控制、数据恢复、光标和自动测量）
    Android 平板电脑 - ScopeAdmin Fleet Administration 设备

    电源

    充电锂电池（6,900mAH-40 Wh） - 电池寿命长达 8 小时 - 可调待机模式
    适配器/ 2小时快速充电器，通用型 98-264 V/50/60 Hz）

    安全 / EMC

    安全符合 IEC 61010-2-30、2010 – 600 V CAT III / 1000 V CAT II – EMC 符合 EN61326-1, 2010

    机械指标

    292.5 x 210.6 x 66.2 mm - 带电池的重量达 2.1 kg - IP54 保护

    订购编号

    OX9062

    OX9102

    OX9104

    OX9304

    法国CA手持式示波器OX9304的标准配置清单：

    1 个 SCOPIX IV 示波器（随附一个携带包）、一个 PA40W-2 主电源组件/充电器和一个 2P EURO 电源电缆、一个锂离子电池组、

    一个触针、一根以太网线缆、一根 USB 电缆、两根安全引线（红色、黑色）、2 个直径为 4 mm 的测试探头（红色、黑色）、2 或 4 个电压探头（取决于型号），1 张 μSD 卡（8 GB）、1 个 USB/μSD 适配器、1 个手提带、1 个PROBIX BNC+1 PROBIX BANANA、USB 安装程序（关于在 CD-ROM 上使用 ScopeNet 数据导出软件），1 份用户手册（PDF 格式，5 种以上的语言）、1 份纸质启动指南以及 1 份安全数据表（20 种语言）。
